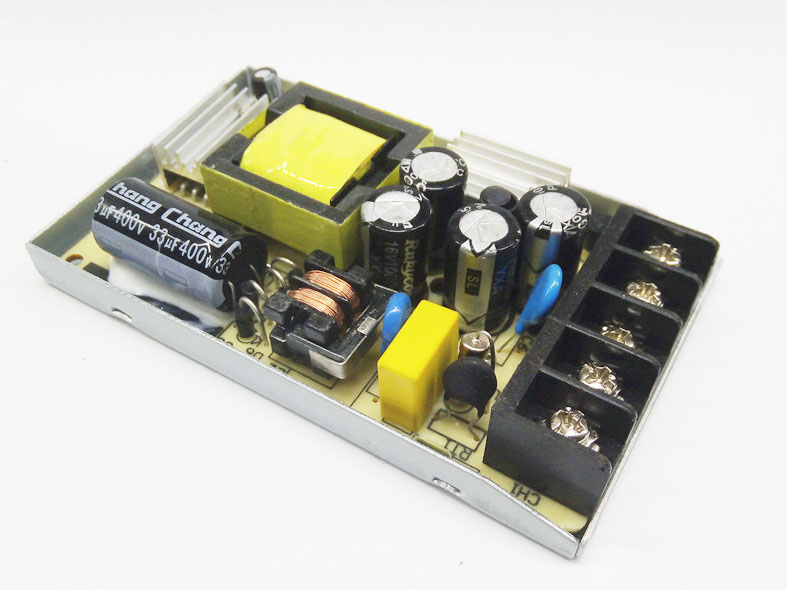

CAK25/220S05-25W
产品类别:
工控行业
产品型号:
功率:
25W
输入电压（VAC）:
AC 85-265
标称输出电压及电流（Vo/Io）:
5V
工作温度:
-25℃ to +65℃
输出路数:
单路
电器隔离:
隔离
产品描述
CAK25/220S05-25W系列技术规格书
丨产品特性
高可靠性、高精度、高功率密度
具有内置EMI滤波电路、电磁屏蔽电路
输出过压、过流保护可自恢复
高导热材料实体灌封无需外部散热
广泛应用于通讯、工业控制、仪器、数据采集
丨输入输出特性
封装尺寸与引脚功能
引脚功能说明：（AC）交流输入、（AC）交流输入、（FG）外壳地、（-V）输出负极、（+V）输出正极
注：3外接引线是请务必将螺丝打紧，容易松动接触不良导致输出电压不稳，纹波变大
注：4如需电路拓展使用，请致电北京诚远信达电子科技技术部咨询，公司会有FAE跟踪服务指导
输出纹波测试方法
测试纹波需在标称输入时，输出加满载测试，如特殊情况不能靠测需要再末端加一个CBB105的电容以确保纹波测试的准确性
产品选型
注意事项
1. 指标一般在标称输入电压，满载和 25℃环境温度，70%RH 下测得。
2. 测试要严格按着电源实际标称输入进行测试，输入电压超出最大输入电压时可能会造成永久性损坏。
3. 该款产品不支持冗余使用，否则有损坏电源的风险，后顾自负，不在保修范围内
4. 我公司此产品的 FG 是通过 Y 电容连接的，使用时请多点接地。
5. 如选用本公司双路隔离输出的产品，请确保输出不共地，否则会影响电源 EMC 特性。
6. 本公司模块采用进口高导热性能硅胶，能将电源内部微弱的热量迅速导出，保证电源的稳定性。
